RAM Tester Kit für Vintage Computer

Description

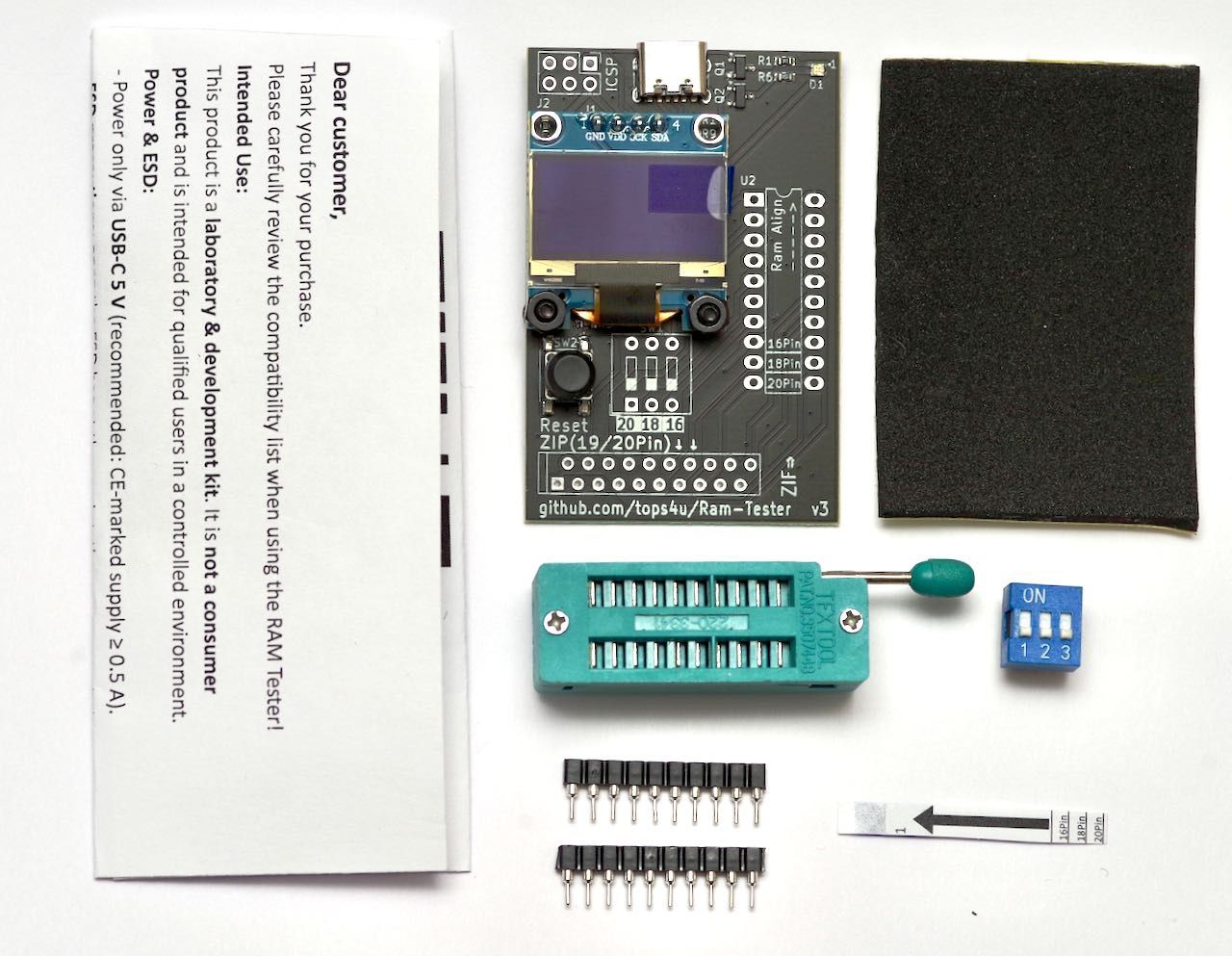

Ich verkaufe meinen RAM-Tester in der V3 SMD VersionSie kaufen den originalen, hochwertigen RAM-Tester, der von mir entwickelt und verkauft wird,'tops4u', der Schopfer des Open-Source-Projekts auf GitHub.Dieser Tester ist fur jeden Retro-Computer-Enthusiasten und Reparaturprofi gedacht, der Zeit sparen und Speicherprobleme sicher diagnostizieren mochte. Dieser Tester pruft viele gangige RAMs, die von den spaten 70er bis zu den fruhen 90er Jahren in Systemen von 8-Bit bis zur 32-Bit Ara verwendet wurden.Wird als Bausatz verkauft!Der Zusammenbau ist einfach, da alle SMD-Bauteile bereits gelotet und die Platine mit der neuesten Firmware programmiert ist. Sie mussen nur noch alle Durchsteckbauteile loten (50 Lotpunkte / + 36 fur die 4116-Platine). Alle Boards werden vor dem Versenden auf ihre Funktion gepruft. Alle Komponenten sind enthalten. Ein detailliertes Video zum Zusammenbau finden Sie auf der Dokumentationsseite des GitHub-Repos vontops4u/RAM-TesterWarum dieser Tester, wenn es so viele andere gibt?Intelligenz: Viele Tester prufen nicht wirklich zeilenweise, sie testen nur Bit fur Bit (viele verwenden dabei denselben oder ahnlichen Code aus einem alten Forenprojekt).Vertrauenswurdigkeit: Viele Open-Source-Tester merken nicht, wenn eine Adressleitung defekt ist (ein Pin wird hochgebogen/auf Masse gelegt, sie melden trotzdem RAM OK und prufen nur die halbe Adresskapazitat).Geschwindigkeit: Dieser Tester ist VIEL schneller als viele andere.Umwelt: Ich habe versucht, das Gerat kompakt zu gestalten und RoHS-konforme Bauteile zu verwenden - bitte loten Sie bleifrei, um umweltfreundlich und konform zu bleiben.Vollstandigkeit: Nicht alle Tester prufen wirklich die Speicherhaltezeit.Sicherheit: Es wurde auf Kurzschlussschutz, Masse-Kurzschluss-Erkennung, Strombegrenzung, EMI/ESD etc. geachtet... Trotzdem sollte der Tester nicht unbeaufsichtigt laufen!Produktversionen:Nur RAM Tester: Sie erhalten den kompletten Bausatz fur den RAM Tester fur die meisten RAMs auer 4116/4027.auf Anfrage mit dem optionalen 4116/4027 Adapter (+10.-)Unterstutzte Chips:DIP Format im ZIF-Sockel (16/18 Pin):4816(16K x 1) - Getestet fur 2ms Speicherhaltezeit4164(64K x 1) - Getestet fur 2ms Speicherhaltezeit41256(256K x 1) - Getestet fur 4ms Speicherhaltezeit4416(16K x 4) - Getestet fur 4ms Speicherhaltezeit4464(64K x 4) - Getestet fur 4ms Speicherhaltezeit411000(1M x 1) - Getestet fur 8ms SpeicherhaltezeitDIP oder ZIP Format (20 Pin):44256/514256/514258(256K x 4) - Getestet fur 4ms Speicherhaltezeit514400/514402(1M x 4) - Getestet fur 16ms SpeicherhaltezeitEine Liste unterstutzter Systeme findet sich auf GitHub unter compatibilty.mdMit separat verkauftem Adapter:4027(4K x 1) - Getestet fur 2ms Speicherhaltezeit4116(16K x 1) - Getestet fur 2ms SpeicherhaltezeitWas getestet wird:Speicherzellen mit verschiedenen Mustern (00, 11, 01, 10, Zufall)Nebensprechen (Zeilen & Spalten) - Uberpruft, ob Nachbarn sich gegenseitig beeinflussenAdressleitungen & Decoder - nicht nur ob sie fest auf High/Low stehen, sondern ob sie tatsachlich funktionierenDatenhaltekontrollen - prufen, ob die Zelle die Daten fur die angegebene Zeit halten kannMasse-Kurzschlusse - prufen, ob ein Signaling-Pin einen Kurzschluss zur Masse hatStatic Column Funktionalitat (fur unterstutzte RAMs)FastPage Mode (fur alle RAMs)Zeilenauffrischfunktion (pruft minimale Speicherhaltezeit mit Zufallsdaten) - wird fur jede Zelle zweimal durchlaufen.Wie schnell ist er?4027 - 3s(benotigt das 4116 Adapter Board - Produktoptionen prufen!)4816 - 3s4116 - 3s(benotigt das 4116 Adapter Board - Produktoptionen prufen!)4164 - 5s41256 - 12s4416 - 4s4464 - 7s514256 - 6s514258 - 6s514400 - 16s514402 - 16s411000 - 37s NUR LABORVERWENDUNG DIY-TESTER-BAUSATZDieser Artikel ist ein Open-Source-Bausatz und wird wie besehen geliefert.Nicht zur dauerhaften oder unbeaufsichtigten Nutzung gedacht!Es darf nur mit einem zertifizierten USB-C-Netzteil betrieben werden!
