Tour Machine d'horloger ancienne, machine à arrondir

Description

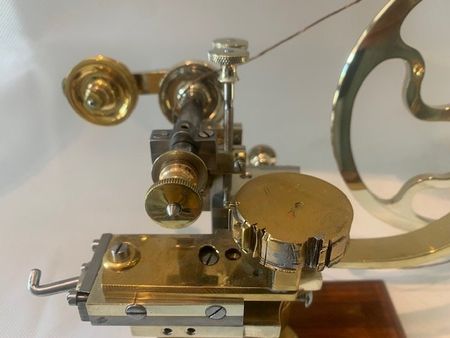

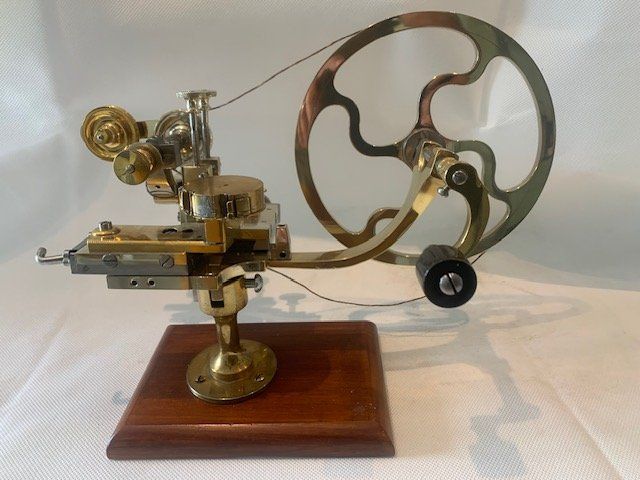

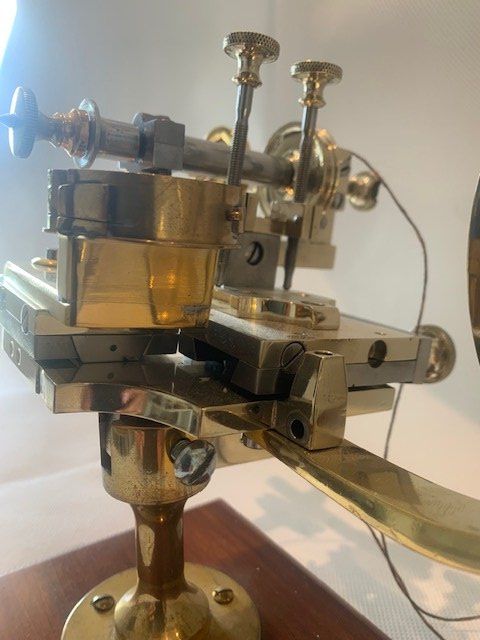

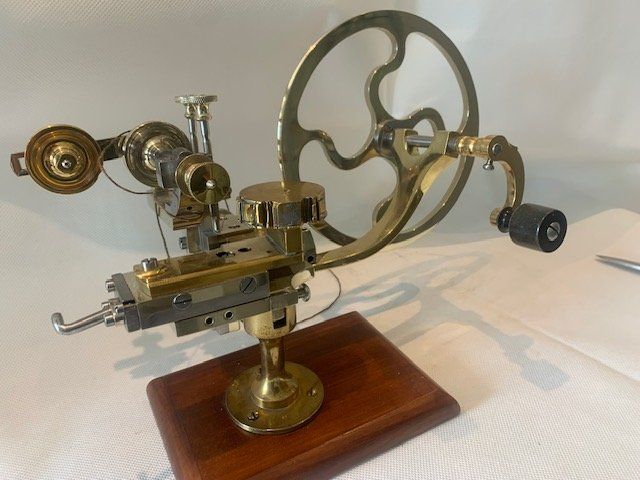

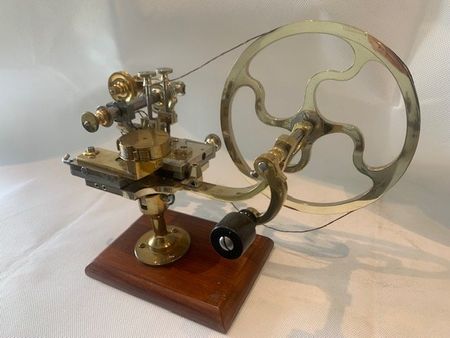

Machine a arrondir sur socle en bois, acier, laiton et boisRestaure avec soin par artisan d'art, excellent etat, piece de collectionDescriptionLa machine a arrondir est utilisee pour modifier le profil des dents d'une roue de montre (le tailler en ogive) ou pour reduire ou regulariser le diametre de cette derniere. Realisee en laiton et acier, elle est generalement tenue par un etau ou portee par un pied (son socle en bois et aluminium est recent). Elle comporte un module horizontal sur lequel se fixe la roue a arrondir et le module porte-fraise. La position de la roue sous la fraise est verifiee a l'aide d'un indexeur mobile (lame en arc de cercle) et peut etre reglee avec une molette fixee en bout du module. L'ensemble porte-fraise coulisse verticalement pour mettre en contact la fraise et la roue : la descente s'effectue a l'aide d'une poignee, son amplitude etant reglee par deux vis. La position de la fraise, fixee sur son arbre par une molette, est elle aussi reperee par un indexeur et reglable avec une deuxieme molette, en bout d'arbre. Ce dernier porte une petite poulie motrice reliee par une corde a boyau (actuellement une courroie plastique) a la grande roue en laiton, a rayons en S, actionnee grace a une manivelle ; une deuxieme petite poulie fait office de tendeur.HistoriqueLa machine a ete fabriquee dans la deuxieme moitie du 19e siecle (ou au debut du siecle suivant). Chronologiquement, elle succede a la generation des machines a raboter les dents (faisant appel a une lime pour effectuer la mise en forme des dents et la regularisation des roues), dont le type aurait ete invente par Abraham-Louis Perrelet (1729-1826), du Locle (Suisse), et dont Ferdinand Berthoud (1727-1807) donne une representation en 1773. Les machines a arrondir se repandent lorsque de nouvelles fraises sont mises au point pour, une fois la forme donnee a une dent, faire tourner automatiquement la roue afin de presenter la dent suivante a la fraise. Cette automatisation se realise progressivement entre 1850 et 1885 avec la fraise inventee puis perfectionnee par le Piemontais Louis Carpano (1833-1919), eleve de l'ecole d'horlogerie de Cluses (Haute-Savoie), ou il s'installe en 1869 en s'associant avec l'industriel decolleteur Henri Jaccottet pour fabriquer des dents d'engrenage. Sa fraise a un tel succes qu'elle conduit a une normalisation de fait dans ce domaine, les fabricants de machines s'adaptant a ses caracteristiques. Ref 207
