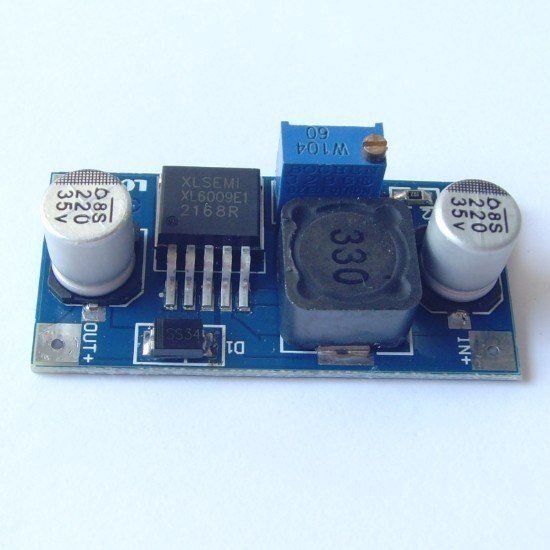

XL6009 Step-up Boost Converter Modul 5-32V

Description

Das DSN6009 4A ist ein High-Performance-Aufwartsschaltstrom (BOOST) Modul. Das Modul nutzt die zweite Generation der Hochfrequenz-Schalttechnik XL6009E1 Kernchipleistung als die erste Generation-Technologie LM2577. XL6009 Schub Modul zu niedrigeren Kosten, hohe Leistung, LM2577 Modul zu beseitigt werden. Groer Eingangsspannungs 3V ~ 32V, optimale Betriebsspannungsbereich ist 5 ~ 32V; Groer Ausgangsspannung 5V ~ 35V; Eingebaute 4A effiziente MOSFET-Schalter aktivieren Effizienz bis zu 94%; (LM2577 Strom 3A) hohe Schaltfrequenz 400 kHz, kann eine kleine Kapazitat Filterkondensatoren, die sehr gute Ergebnisse, die Welligkeit kleiner und kleiner zu erreichen verwenden konnen. (LM2577 Frequenz nur 50 kHz)Technische Parameter:Modell SpezifikationDSN6009 Schub-ModulModule PropertiesNichtisolierte Anhebung (Boost)BerichtigungNon-SynchrongleichrichterEingangsbereich3V ~ 32VAusgangsbereich5 V ~ 35 VEingangsstrom4A (max), ohne Last 18 mA (5 V-Eingang, 8 V-Ausgang, Leerlauf- ist kleiner als 18 mA. Je hoher die Spannung, desto groer der Laststrom).Der Umwandlungswirkungsgrad<94% (hoher der Druck, desto geringer der Wirkungsgrad)Schaltfrequenz400 kHzAusgangswelligkeit50mV (je hoher die Spannung, desto groer der Strom, desto grer die Welligkeit)Lastregelung 0,5%Spannungsregelung 0,5%Betriebstemperatur-40 ~ + 85 Abmessungen43mm * 21mm * 14mm (L * W * H)
